Onde e Onde Livre
Grigliati in calcestruzzo Onde e Onde Livre della linea Via Veneto

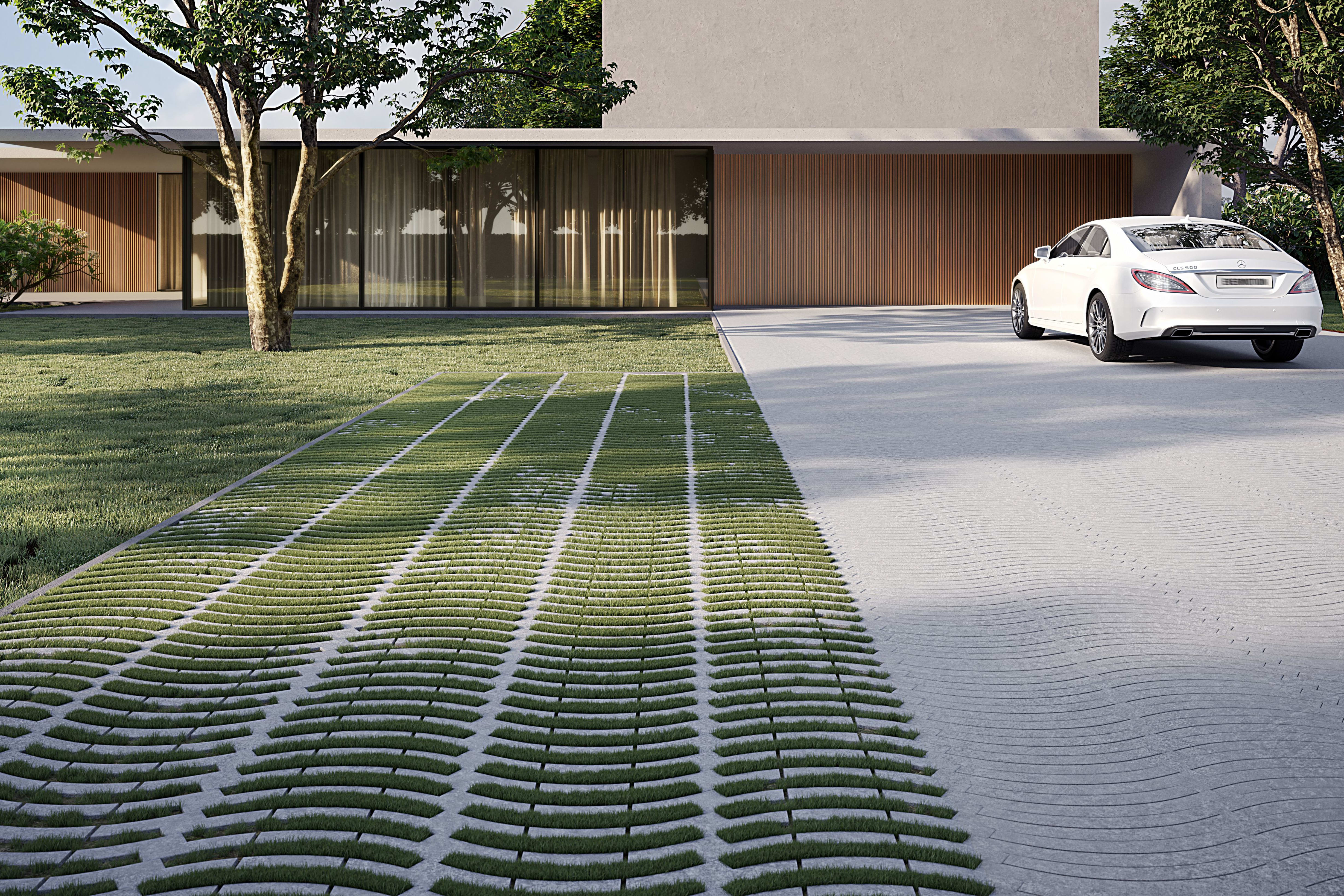

Onde è un grigliato erboso carrabile nato dalla mano creativa di uno dei più famosi architetti paesaggisti del nostro decennio, João Ferreira Nunes.
Onde nasce dalla necessità di creare una pavimentazione prato strutturale e rappresenta una vera innovazione per una pavimentazione drenante in calcestruzzo.
Innovativo nelle forme, nelle dimensioni e negli equilibri che genera con l’ambiente in cui si colloca, morbido nelle forme e gradevole nelle colorazioni.

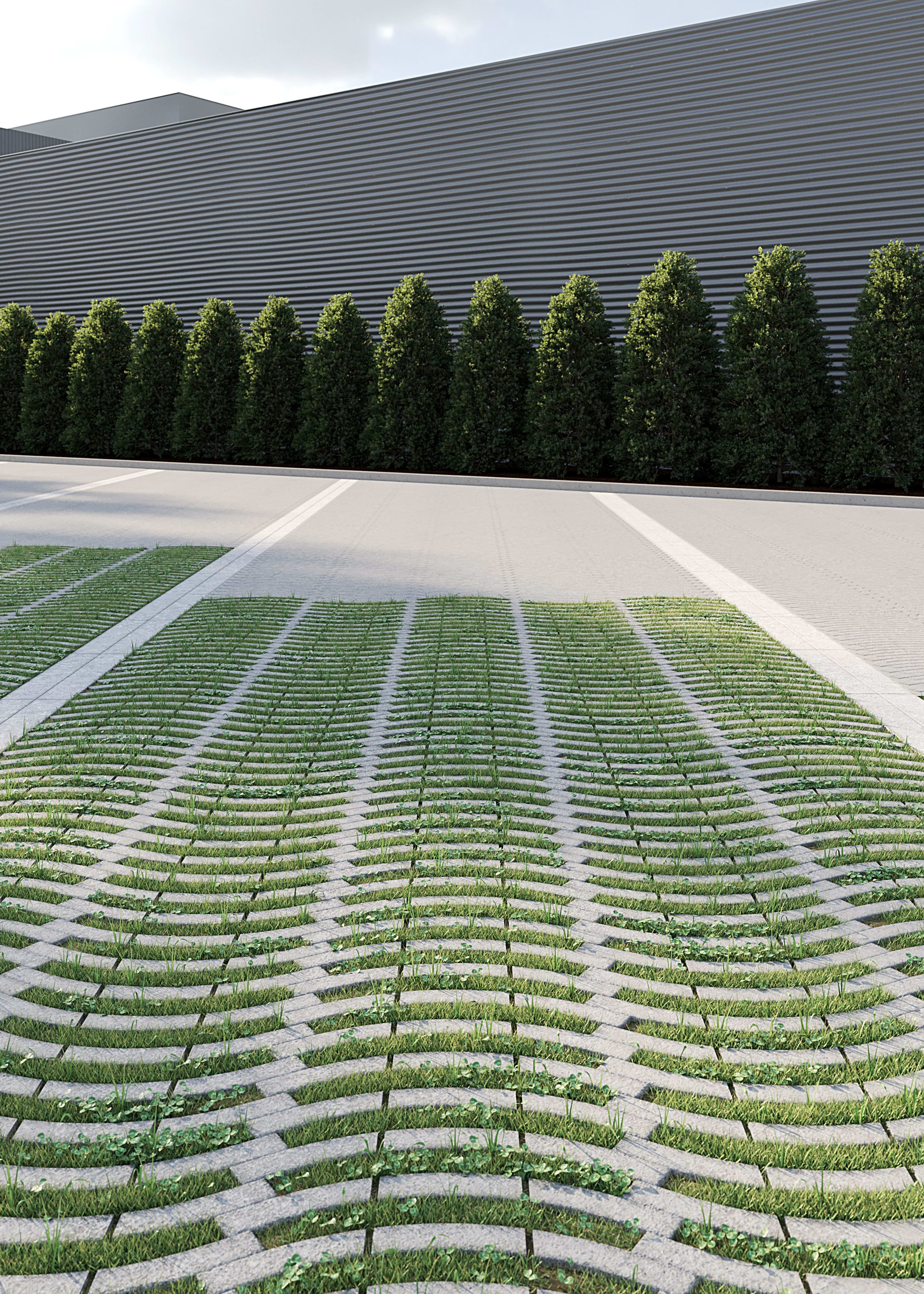

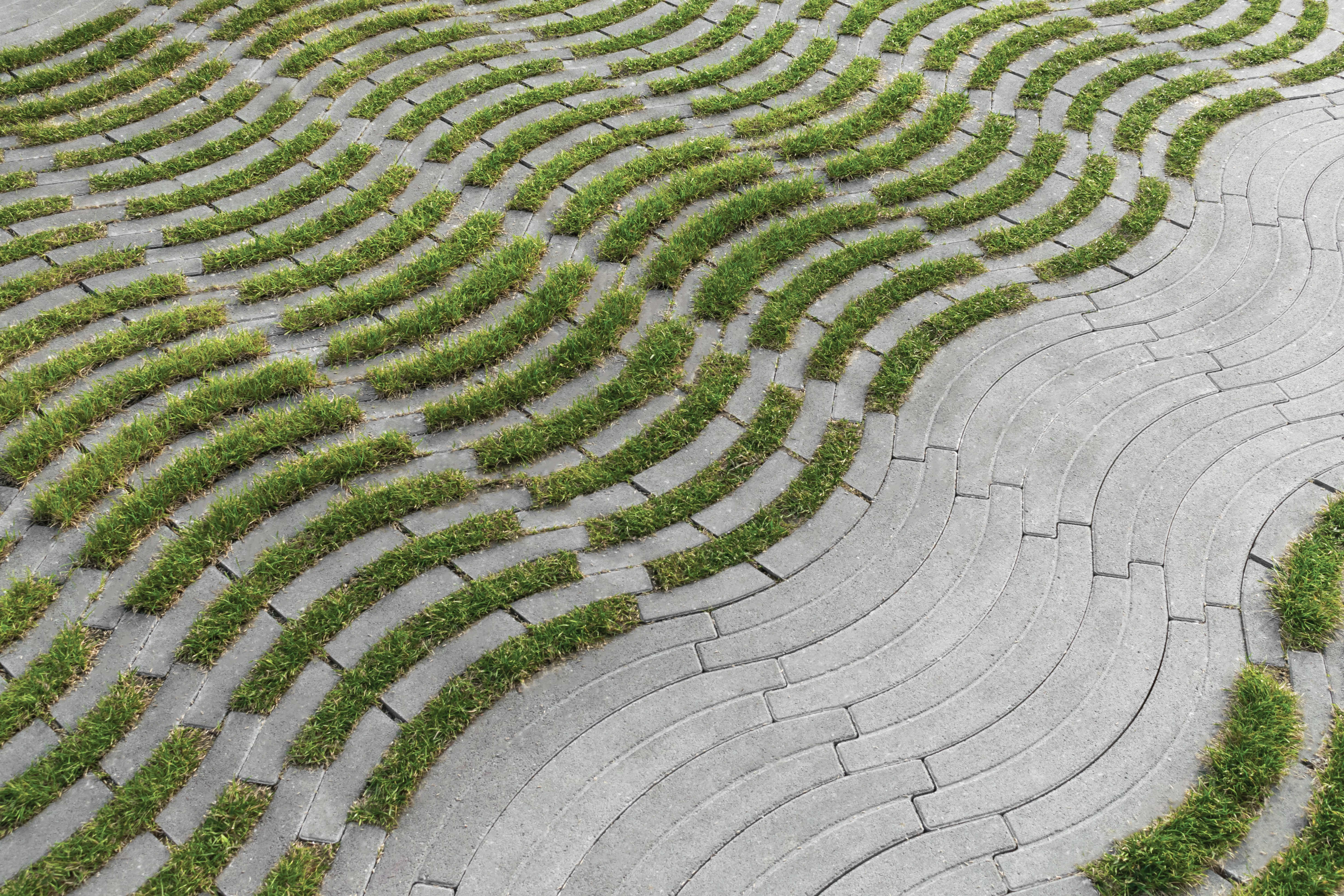

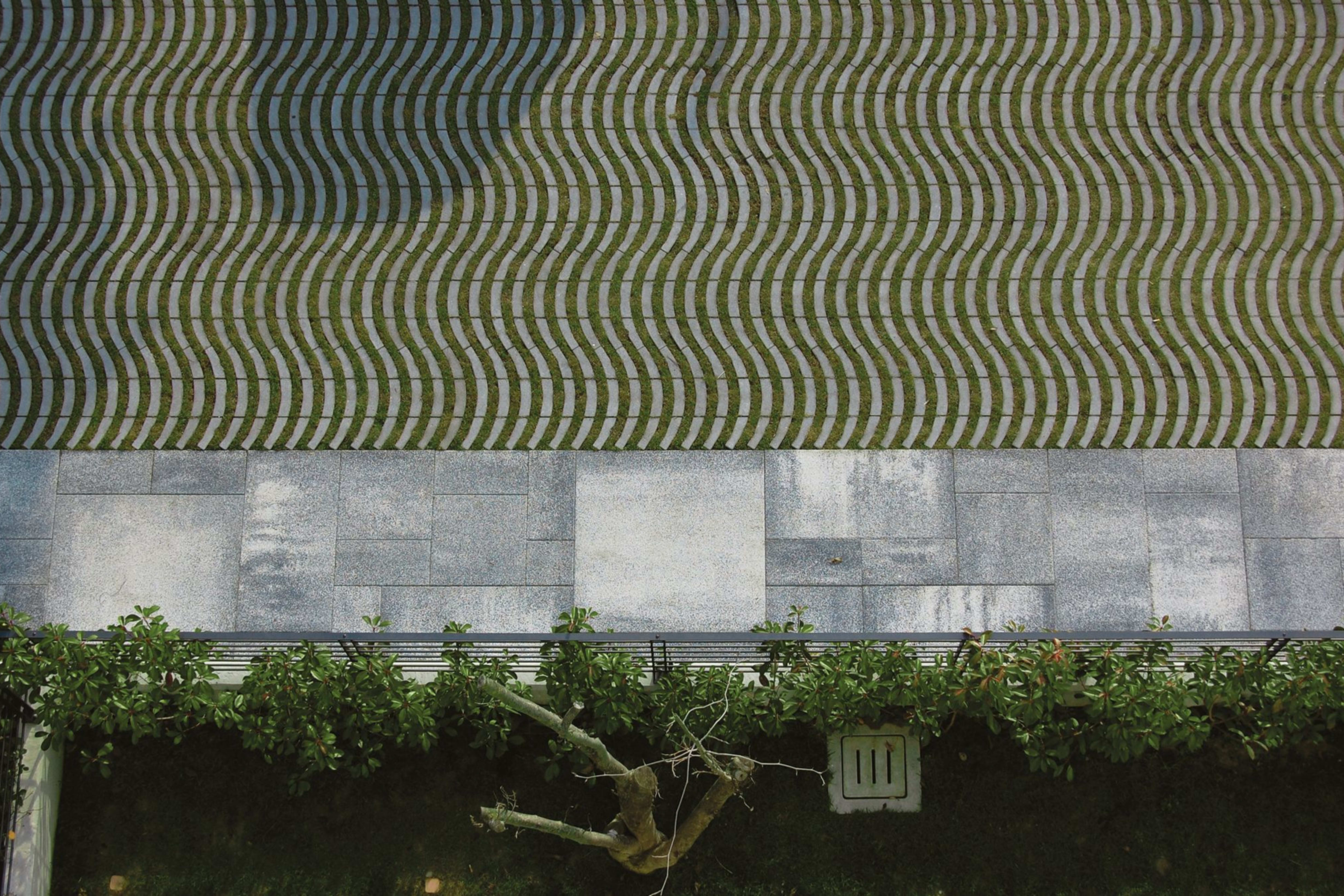

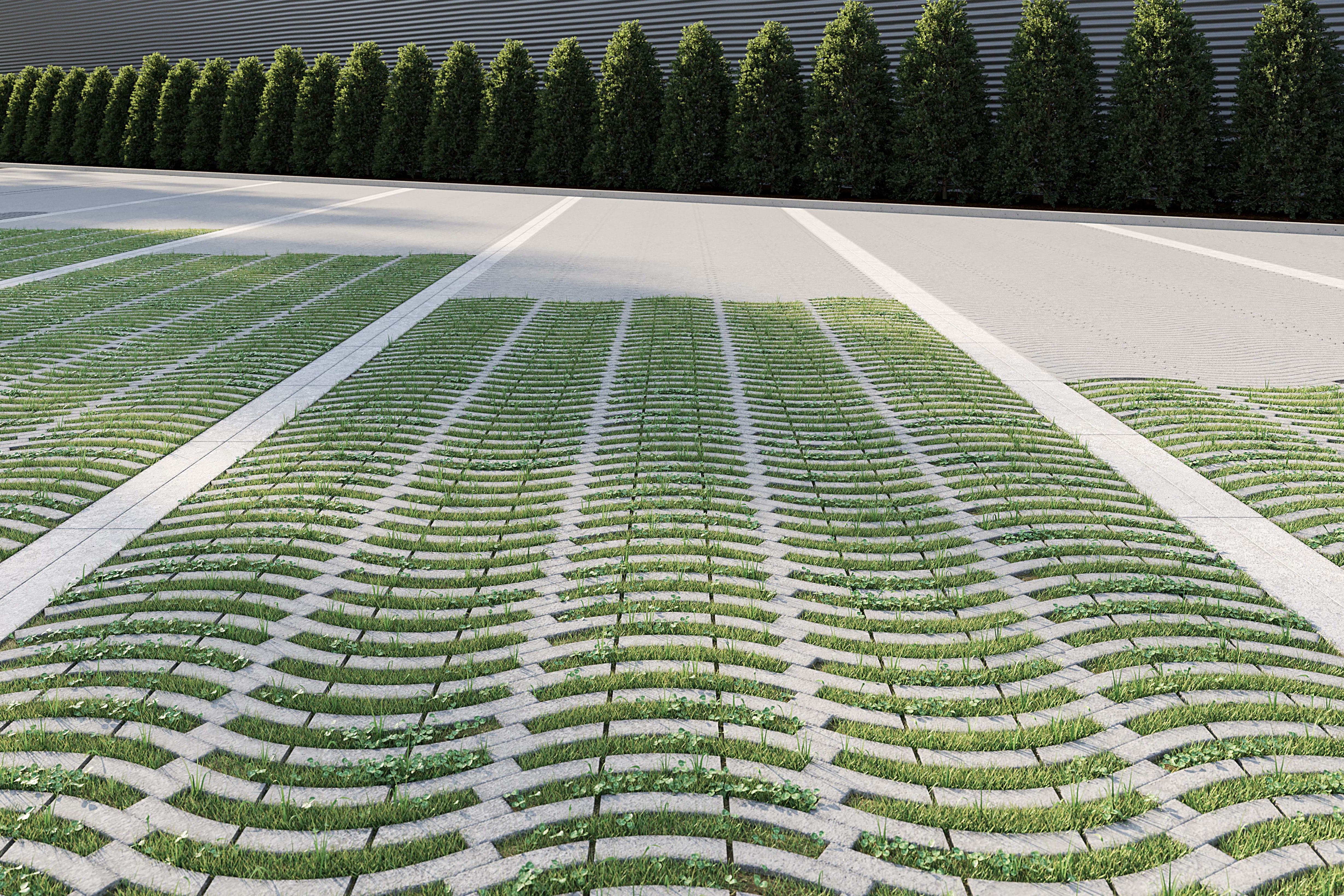

Il grigliato erboso Onde disegna linee armoniose, attentamente calibrate, dove i singoli elementi danno vita ad un racconto perfettamente integrato al paesaggio creando un effetto ottico di verde continuo che nasconde una struttura solida e carrabile dal perfetto equilibrio estetico.

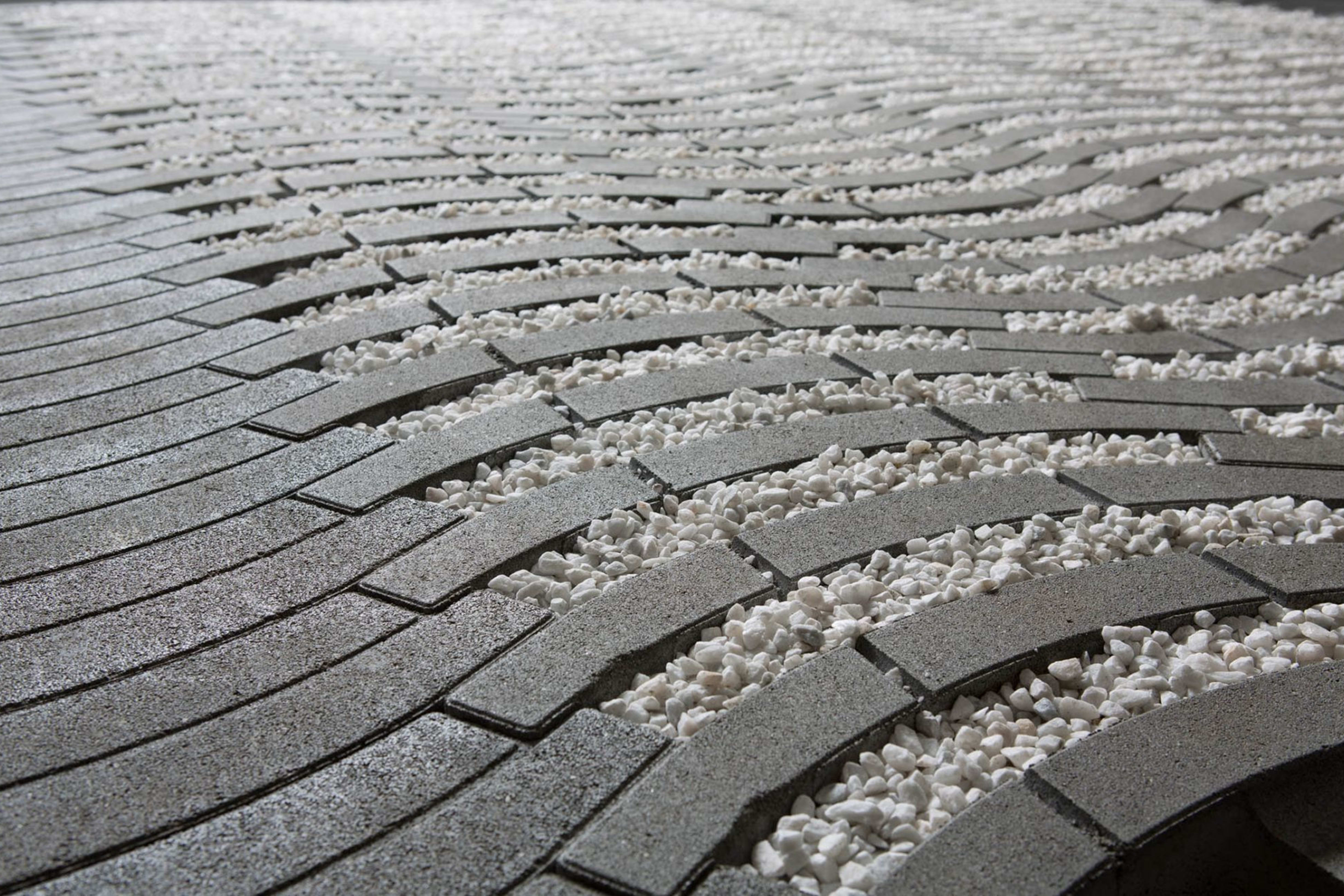

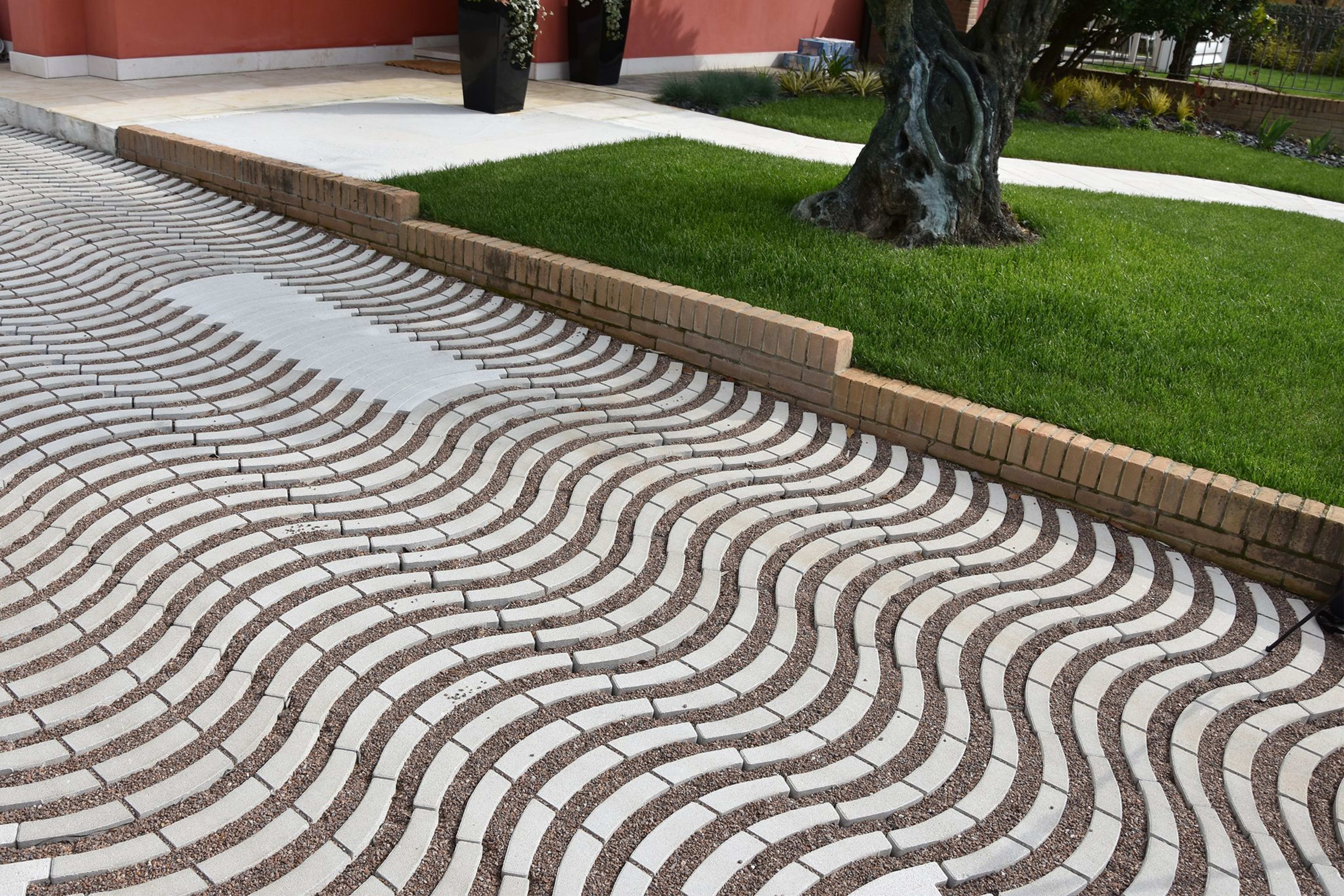

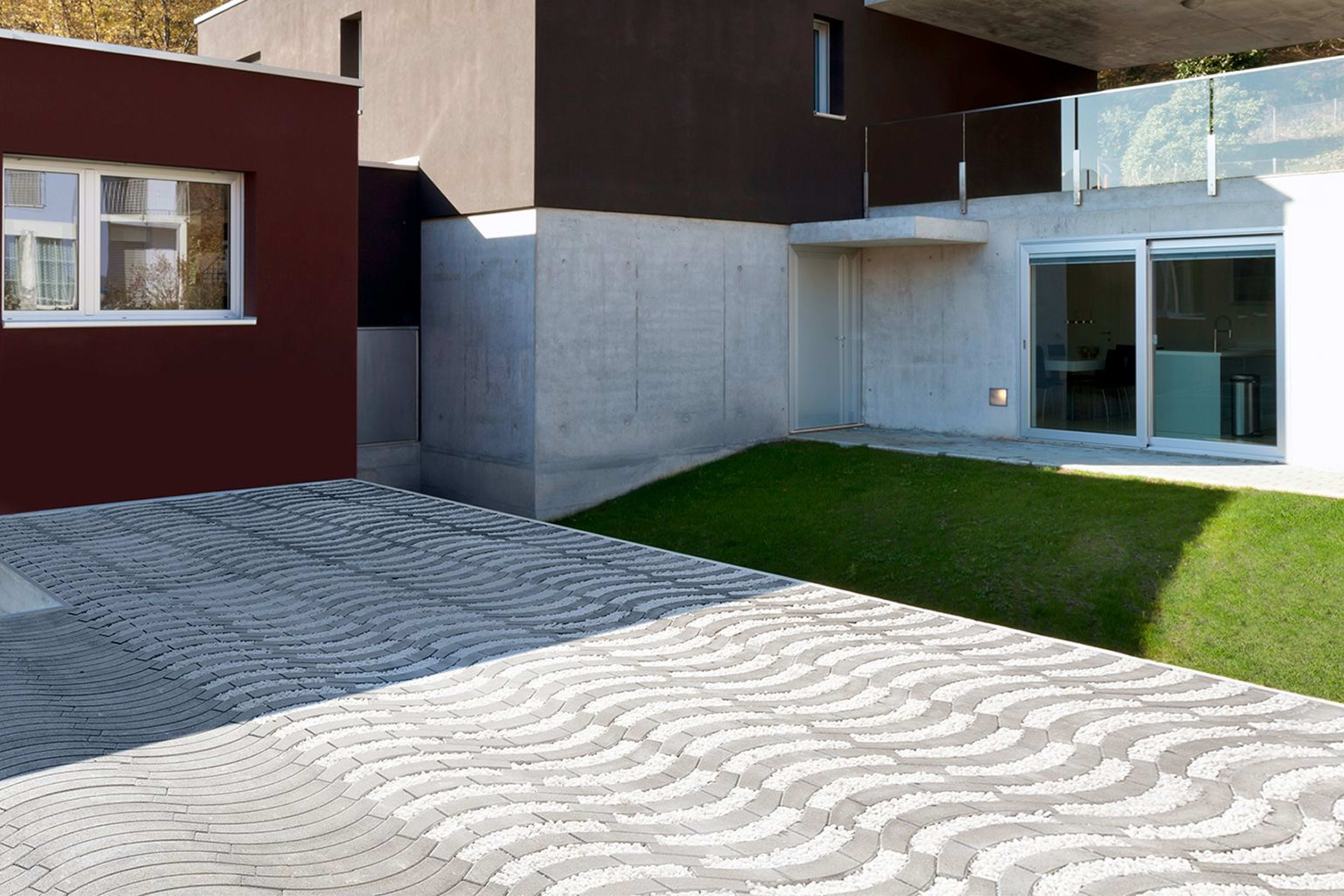

Onde combinato assieme a Onde Livre danno la possibilità di creare innumerevoli combinazioni nei progetti di pavimentazione e camminamenti esterni più ambiziosi ed originali.
Nella variante color Bianco Perla è stato utilizzato Biotanio®, un impasto di ultima generazione che rende Onde e Onde Livre un pavimento autopulente e antibatterico.
Una pavimentazione per esterni che regala molteplici possibilità di impiego: un grigliato erboso unico nel suo genere.
João Ferreira Nunes
Il grigliato erboso uscito dalla penna di João Ferreira Nunes
- 600 x 115 mm
- Quartz
- Quarzo
- Biotanio
Specifiche tecniche
Dimensioni e imballaggio
Formato 600x115 mm sp. 100 mm
-Mq/pallet: 6,65 mq
-Kg/pallet: 1480 kg
-Kg/mq: 222 kg

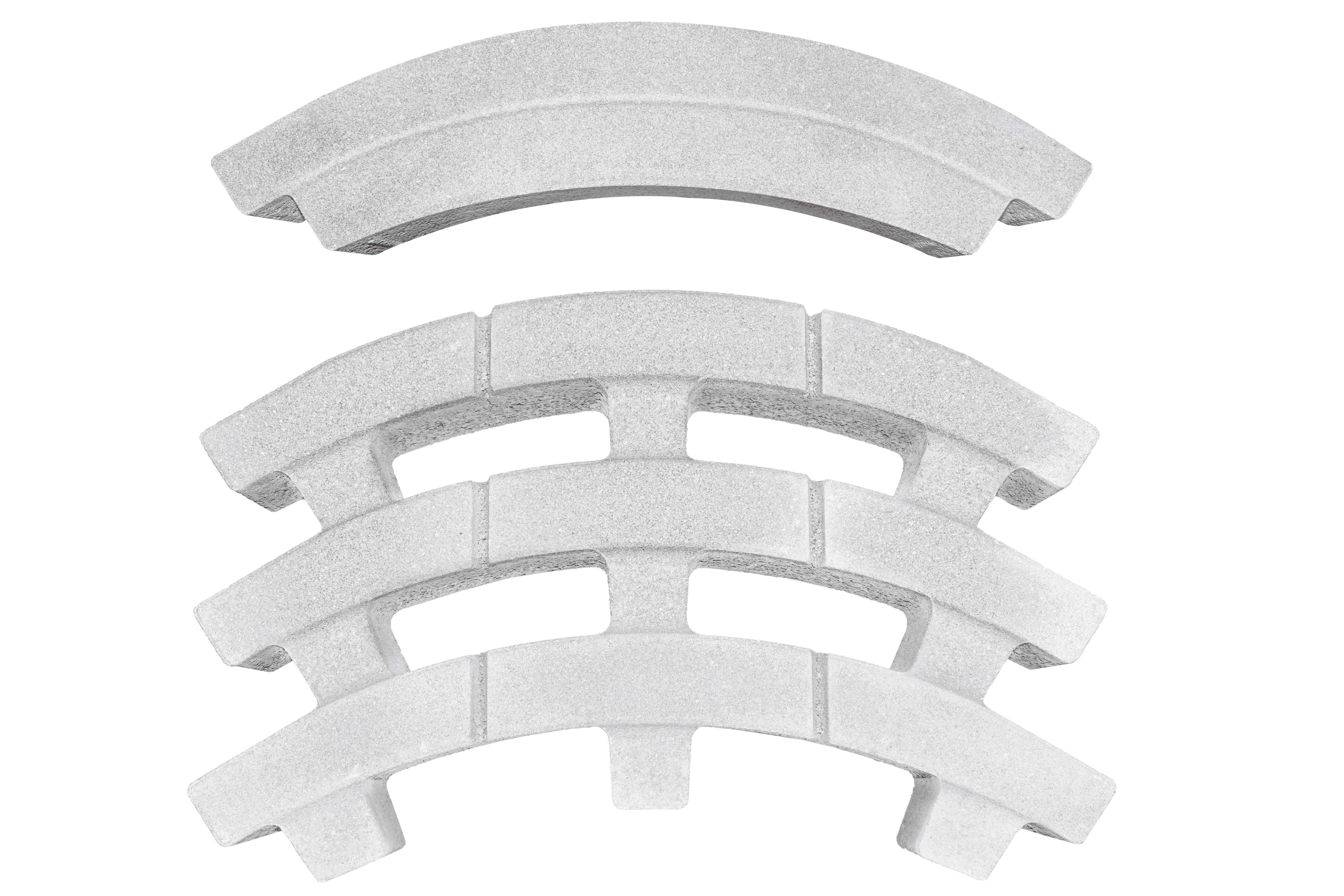

ONDE LIVRE
Formato 600x400 mm sp. 100 mm
-Mq/pallet: 6,18 mq
-Kg/pallet: 920 kg
-Kg/mq: 160 kg
Carrabilità di livello 2B
Certificazioni
- CAM
- CE
- Classificazione antisdrucciolo DIN 51130
- Classificazione antiscivolo DIN 51097
- Pavimentazione antisdrucciolo DM 14/06/1989 n. 236 par. 8.2.2
- Contenuto di materiali riciclati DM 23/06/22
- Indice di riflettanza solare SRI ASTM E1980
Voce di capitolato
ONDE
Pavimentazione realizzata con elementi in calcestruzzo vibro-compresso linea VIA VENETO modello ONDE di FAVARO1 in doppio strato Lo strato di usura avente uno spessore minimo 4 mm ,è costituito da una miscela di aggregati di quarzo che permette di avere caratteristiche di elevata resistenza all’abrasione , perché conferisce ottimali prestazioni fisico-chimiche sulla superficie di calpestio.
Caratteristiche fisico meccaniche secondo la norma UNI EN 1339: dimensioni nominali 600x115 mm, spessore nominale 100 mm, tolleranza sullo spessore nominale ±3 mm, resistenza all’abrasione ≤20 mm, assorbimento d’acqua ≤6%, resistenza media al gelo/ disgelo in presenza di sali ≤1,00 kg/m^2, resistenza allo scivolamento/sdrucciolio soddisfacente.
Classificazione antisdrucciolo R13 secondo DIN 51130, classificazione antiscivolo C secondo DIN 51097, conforme ai requisiti di antisdrucciolo di cui al DM 14/06/1989 n.236 per pavimentazioni esterne.
Caratteristiche di sostenibilità ambientale: assenza di amianto, aggiunta di biossido di titanio (solo per colori a base bianca): trattasi di una nuova classe di materiali prodotta con BIOTANIO®, impasto di ultima generazione studiato nei nostri laboratori è in grado di ridurre i composti organici (sporcizia, depositi dell’inquinamento e microorganismi) che possono depositarsi sul prodotto. Contenuto di materiali riciclati CAM EDILIZIA (Decreto del 23-06-2022)≥10,5%, indice di riflettanza solare SRI (per materiale grigio o colori a base bianca) secondo ASTM E1980 ≥29.
Posa in opera secondo le modalità di riferimento indicate dalla norma UNI 11241 su massicciata approntata in funzione del tipo di traffico previsto e dello stato del suolo naturale sulla base delle indicazioni del “Catalogo per il dimensionamento delle pavimentazioni in ambito urbano” edito da Assobeton, 2005: i materiali utilizzati per lo strato di allettamento e della massicciata e le loro condizioni di compattazione devono comunque garantire la necessaria portanza.
ONDE LIVRE
Pavimentazione realizzata con elementi grigliati in calcestruzzo vibro-compresso linea VIA VENETO modello ONDE LIVRE di FAVARO1 in doppio strato, strato. Lo strato di usura avente uno spessore minimo 4 mm ,è costituito da una miscela di aggregati di quarzo che permette di avere caratteristiche di elevata resistenza all’abrasione , perché conferisce ottimali prestazioni fisico-chimiche sulla superficie di calpestio.
Caratteristiche fisico meccaniche secondo la norma UNI EN 1339, metodi di prova applicabili senza obbligo di marcatura CE: dimensioni nominali 600x400 mm, spessore nominale 100 mm, tolleranza sullo spessore nominale ±3 mm, resistenza all’abrasione ≤20 mm, assorbimento d’acqua ≤6%, resistenza media al gelo/disgelo in presenza di sali ≤1,00 kg/m?2, resistenza allo scivolamento/sdrucciolio soddisfacente.
Classificazione antisdrucciolo R13 secondo DIN 51130, classificazione antiscivolo C secondo DIN 51097, conforme ai requisiti di antisdrucciolo di cui al DM 14/06/1989 n.236 per pavimentazioni esterne.
Caratteristiche di sostenibilità ambientale: assenza di amianto, aggiunta di biossido di titanio (solo per colori a base bianca): trattasi di una nuova classe di materiali prodotta con BIOTANIO®, impasto di ultima generazione studiato nei nostri laboratori è in grado di ridurre i composti organici (sporcizia, depositi dell’inquinamento e microorganismi) che possono depositarsi sul prodotto. Contenuto di materiali riciclati CAM EDILIZIA (Decreto del 23-06-2022)≥10,5%, indice di riflettanza solare SRI (per materiale grigio o colori a base bianca) secondo ASTM E1980 ≥29, 23,75% (posa ad incastro), 34,81% (posa parallela) di vuoti sulla superfice in opera, in grado di smaltire il 100% dei livelli di precipitazione massimi di piogge di progetto su tutto il territorio nazionale, sia nuovo che a lungo termine.
Posa in opera secondo le modalità indicate dalla norma UNI 11241, ad esclusione del fuso granulometrico della sabbia di allettamento e dell’intasamento, su massicciata approntata in funzione del tipo di traffico previsto e dello stato del suolo naturale sulla base delle indicazioni del “Catalogo per il dimensionamento delle pavimentazioni in ambito urbano” edito da Assobeton, 2005: i materiali utilizzati per lo strato di allettamento e della massicciata e le loro condizioni di compattazione devono comunque garantire, oltre alla necessaria portanza, anche coefficienti di permeabilità anche a lungo termine tali da permettere la regolare filtrazione delle acque superficiali fino al livello di captazione, o per la totale infiltrazione nel sottosuolo, sulla base delle piogge di progetto.
